Introduction to Object Classes

IT

English

Object Classes define the data structure in EagleArca projects.
Each class represents a type of surveyable element (such as a plant, a pole, a pipeline or a sensor) and specifies what information should be collected and how the object should appear on the map.

Once created and published, a class becomes available to all projects within the organization and can be used to create new objects.

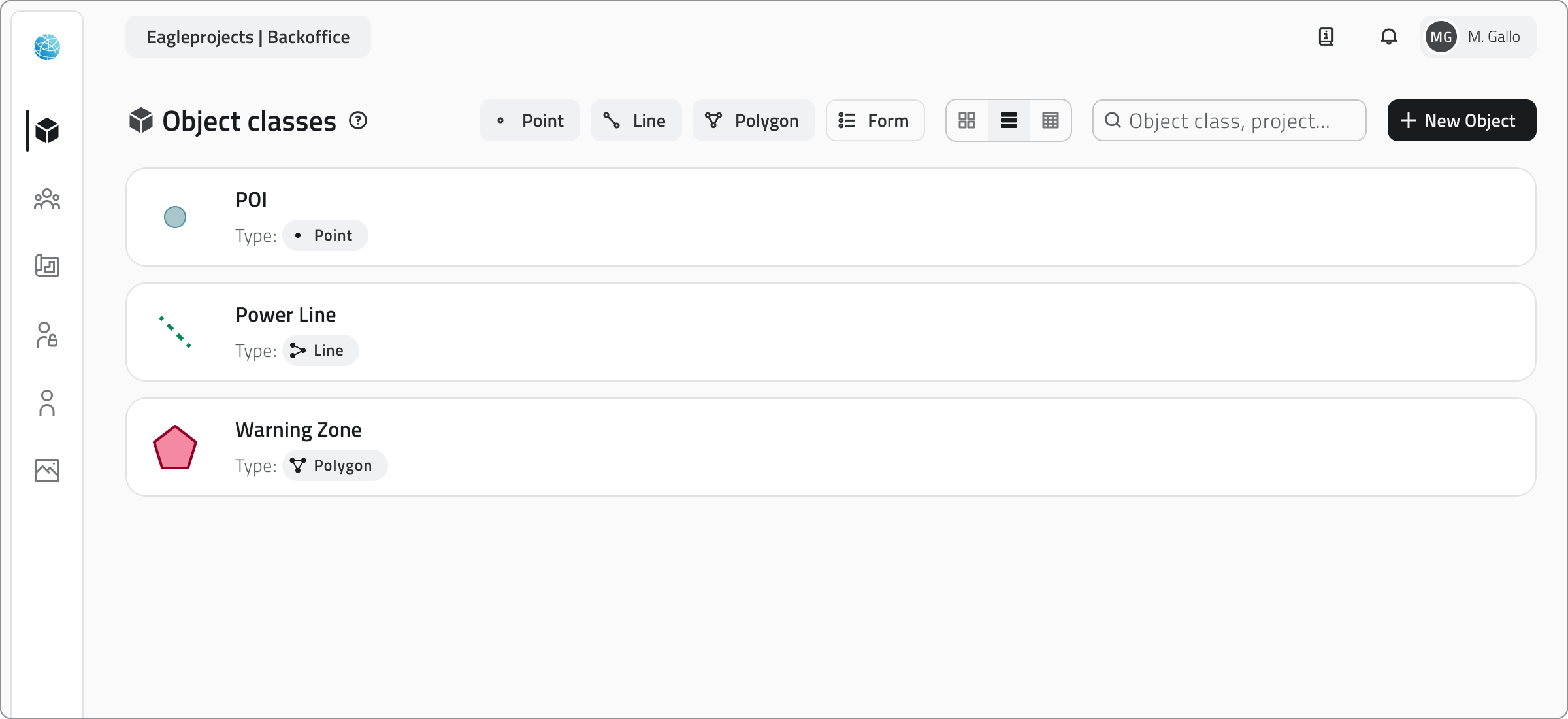

Types of Object Classes

In EagleArca, there are two categories of Object Classes:

Vector Object Classes

These allow you to create objects displayed on the map.
Each class defines a basic geometry, which can be:

Point – for individual elements such as trees or sensors
Line – for extended elements such as pipes or paths
Polygon – for areas such as flower beds, buildings or operational zones

Geometric classes can be styled with basic shapes, colors and conditional styles.
Conditional styles automatically change the appearance of objects on the map based on the value of one or more attributes, for example to distinguish operational statuses, criticality levels, or numerical thresholds.
(e.g. status = active → green color).

You can make a point an oriented point, that is, a point oriented in a specific direction on the map, which is useful for representing elements such as cameras or headlights.

Non-vector Object Classes

Known as Form classes. They define the attributes of objects that do not have a geographic representation.
They are used to manage non-mapped information, such as inspection reports, technical checks or reference lists that can be used within projects.

Global List

Global Lists are Form-type object classes that exist at the organizational level and are not tied to a single project.
They serve as shared, centralized repositories of reusable data.
For example:

lists of suppliers or sensor models
material types or risk categories
code tables or references used by multiple projects

Global List objects are added from the Home screen and not within the project.

Object Class Attributes

Each Object Class consists of attributes, which are the data fields that describe the information to be entered for each object in the class.

An attribute can be of the following types:

Text field – for names or descriptions
Numeric field – for quantitative values or measurements
List of values – for selecting an option from a predefined list
Date – for entering dates or deadlines
Attachments – for uploading files, images, or videos
Dimensions – for automatically recording measurable quantities (e.g., length, area, coordinates)
True/False – for Boolean fields
Object list – for fields composed of multiple sub-attributes, such as a set of repeated measurements or parameters

Each attribute also has configurable properties:

Name – the field label
Required – indicates whether the field must be filled in
Default value – the preset value, which can be changed if necessary
Locked – the field is visible but cannot be edited
Main attribute – the primary attribute displayed when querying the object, useful for quickly identifying it

Creation and Management

Object classes are created and modified in the Backoffice, which is accessible only to users with the appropriate permissions.
Once published, the class becomes available in projects and can be used to create new objects.

In summary

Object Classes define the structure and representation of data.
They can be geometric (displayed on the map) or form-based (data sheets only).
Global Lists are forms shared across projects, useful for standardized lists.
Attributes define the information that each object must contain.
Oriented points allow for the representation of directed points.
Only users with backoffice permissions can create or modify classes.

Italiano

Le Classi Oggetto definiscono la struttura dei dati nei progetti EagleArca.
Ogni classe rappresenta un tipo di elemento censibile, per esempio una pianta, un palo, una condotta o un sensore, e stabilisce quali informazioni devono essere raccolte e come l’oggetto deve apparire sulla mappa.

Una volta creata e pubblicata, una classe diventa disponibile per tutti i progetti dell’organizzazione e può essere utilizzata per creare nuovi oggetti.

Tipologie di Classe Oggetto

In EagleArca esistono due categorie di Classi Oggetto:

Classi Oggetto vettoriali

Permettono di creare oggetti visualizzati sulla mappa.
Ogni classe definisce una geometria di base, che può essere:

Punto – per elementi singoli come alberi o sensori
Linea – per elementi estesi come tubazioni o percorsi
Poligono – per aree come aiuole, edifici o zone operative

Le classi geometriche possono essere stilizzate con forme di base, colori e stili condizionali.
Gli stili condizionali permettono di cambiare automaticamente l’aspetto degli oggetti in mappa in base al valore di uno o più attributi, ad esempio per distinguere stati operativi, livelli di criticità o soglie numeriche.
(es: stato = attivo → colore verde).

È possibile rendere un punto oriented point, cioè un punto orientato in una direzione specifica della mappa, utile per rappresentare elementi come telecamere o fari.

Classi Oggetto non vettoriali

Chiamati Form. Definiscono gli attributi di oggetti che non hanno rappresentazione geografica.
Servono per gestire informazioni non mappate, come schede di ispezione, controlli tecnici o elenchi di riferimento utilizzabili all’interno dei progetti.

Global List

Le Global List sono classi oggetto di tipo Form che esistono a livello di organizzazione e non dipendono da un singolo progetto.
Servono come archivi condivisi e centralizzati di dati riutilizzabili.
Ad esempio:

elenco dei fornitori o dei modelli di sensori;
tipologie di materiali o categorie di rischio;
tabelle di codici o riferimenti usati da più progetti.

Gli oggetti delle Global List vengono aggiunti dalla Home e non dentro al progetto.

Attributi delle Classi Oggetto

Ogni Classe Oggetto è composta da attributi, ovvero i campi di dati che descrivono le informazioni da compilare per ogni oggetto della classe.

Un attributo può essere di tipo:

Campo di testo – per nomi o descrizioni
Campo numerico – per valori quantitativi o misurazioni
Lista di valori – per scegliere un’opzione da un elenco predefinito
Data – per inserire date o scadenze
Allegati – per caricare file, immagini o video
Dimensioni – per registrare automaticamente grandezze misurabili (es. lunghezza, area, coordinate)
Vero/Falso – per campi booleani
Lista oggetti – per campi composti da più sotto-attributi, ad esempio un set di misure o parametri ripetuti

Ogni attributo ha inoltre proprietà configurabili:

Nome – etichetta del campo
Obbligatorietà – indica se deve essere compilato
Valore di default – valore preimpostato ma modificabile se necessario
Bloccato – campo visibile ma non modificabile
Main attribute – l’attributo principale mostrato quando si interroga l’oggetto, utile per identificarlo rapidamente

Creazione e gestione

La creazione e la modifica delle Classi Oggetto avvengono dal Backoffice, accessibile solo agli utenti con permessi adeguati.
Dopo la pubblicazione, la classe diventa disponibile nei progetti e può essere usata per creare nuovi oggetti.

In sintesi

Le Classi Oggetto definiscono la struttura e la rappresentazione dei dati.
Possono essere geometriche (visualizzate sulla mappa) o form (solo schede dati).
Le Global List sono Form condivisi tra progetti, utili per elenchi standardizzati.
Gli attributi definiscono le informazioni che ogni oggetto deve contenere.
Gli oriented point permettono di rappresentare punti direzionati.
Solo utenti con permesso backoffice possono creare o modificare classi.
