Importare file Shape
Lo strumento Upload Shape permette di importare dati geografici in formato Shapefile e creare automaticamente nuovi oggetti all’interno di una classe oggetto del progetto.
Durante l’importazione, le geometrie presenti nello shapefile vengono convertite in oggetti della classe oggetto selezionata e gli attributi vengono compilati utilizzando i valori presenti nel file.
Disponibile con il modulo GIS attivo nel progetto.
Preparare il file Shapefile

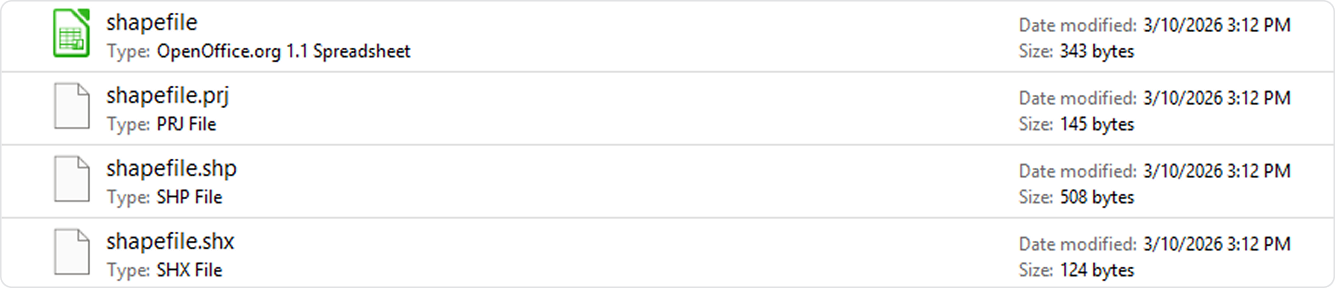

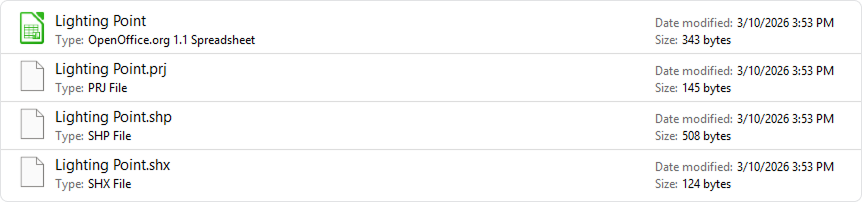

Il file deve essere caricato in formato ZIP e deve contenere i principali componenti dello shapefile:
.shp.dbf.shx.prj
Tutti i file devono avere lo stesso nome.
La dimensione massima del file ZIP è 10 MB.
È possibile caricare un solo file Shape alla volta.
Ogni caricamento permette di creare oggetti per una sola classe oggetto.
Importare uno Shapefile
Per importare uno shapefile:
1) Apri la tab Tools del progetto.

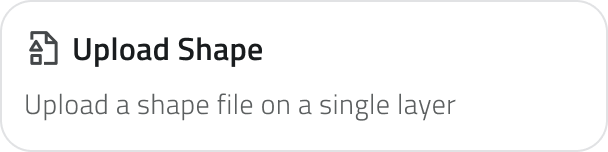

2) Clicca sul bottone Upload Shape.

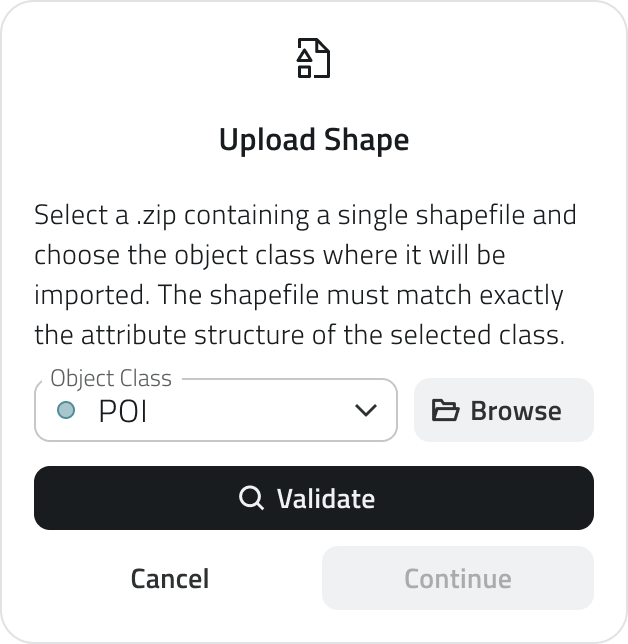

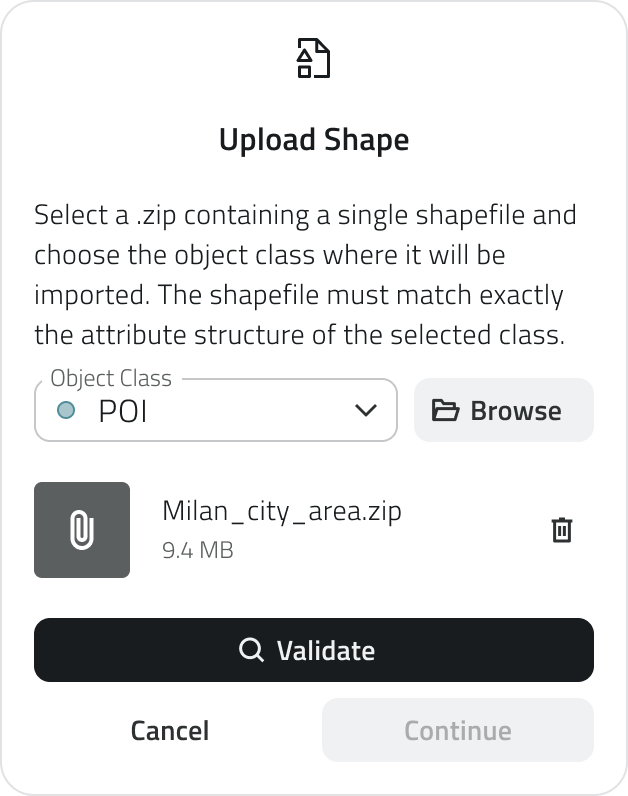

3) Seleziona il file ZIP contenente lo shapefile.
4) Seleziona la classe oggetto in cui importare i dati e clicca sul bottone Validate per verificare che il file caricato rispetti i requisiti necessari.
Durante questa fase il sistema esegue automaticamente alcune verifiche.
In particolare controlla che:
- il sistema di coordinate sia WGS84
- il tipo di geometria dello shapefile sia compatibile con la classe oggetto selezionata
- lo shapefile contenga attributi sufficienti per compilare quelli obbligatori della classe oggetto
Se i controlli sono superati è possibile continuare con la configurazione dell’importazione.
Associare gli attributi dello shapefile

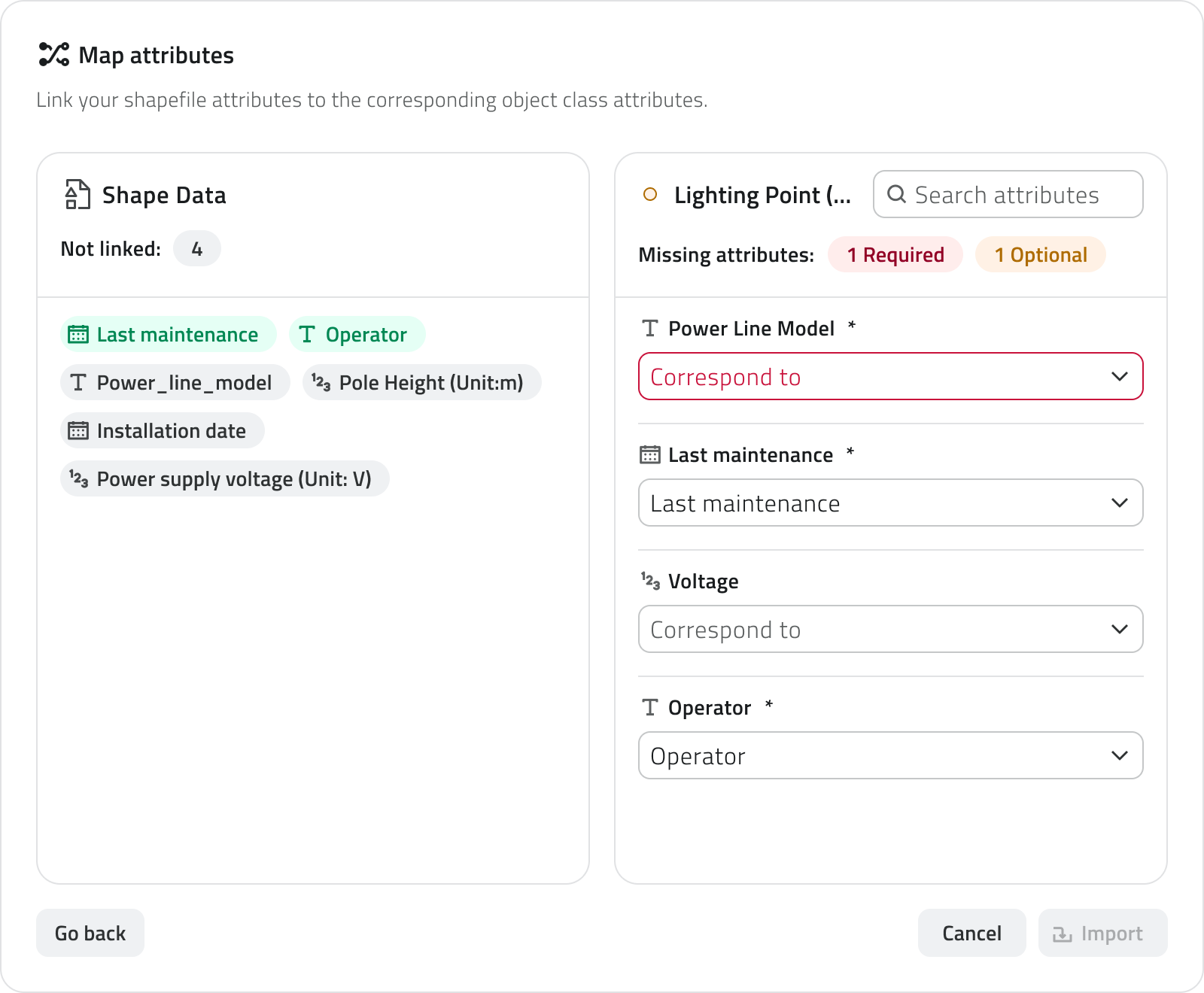

Dopo la verifica del file, viene visualizzata una schermata che consente di configurare manualmente le associazioni tra gli attributi. Il sistema propone automaticamente una prima corrispondenza tra gli attributi presenti nello shapefile e quelli della classe oggetto.
La schermata è organizzata in due colonne:
- sinistra: attributi presenti nello shapefile
- destra: attributi della classe oggetto
Per ogni attributo della classe oggetto puoi selezionare quale attributo dello shapefile utilizzare.
Durante la configurazione vengono mostrati alcuni indicatori visivi che aiutano a completare correttamente l’associazione.
In particolare:
- Gli attributi obbligatori della classe oggetto selezionata che non sono ancora compilati vengono evidenziati in rosso.
- Gli attributi dello shapefile già utilizzati risultano collegati e vengono evidenziati in verde.
- Un contatore indica quanti attributi dello shapefile non sono ancora associati.
È possibile associare solo attributi dello stesso tipo.
Se un attributo dello shapefile viene riutilizzato, l’associazione precedente viene automaticamente rimossa.
Il bottone Import diventa disponibile solo quando tutti gli attributi obbligatori sono stati associati.
Avviare l’importazione
Quando confermi l’importazione cliccando su Import, il sistema avvia il processo di caricamento.
Durante questa fase:
- Vengono create automaticamente le istanze della classe oggetto
- Le geometrie vengono importate dallo shapefile
- I valori degli attributi vengono compilati secondo le associazioni configurate
Monitorare lo stato dell’importazione

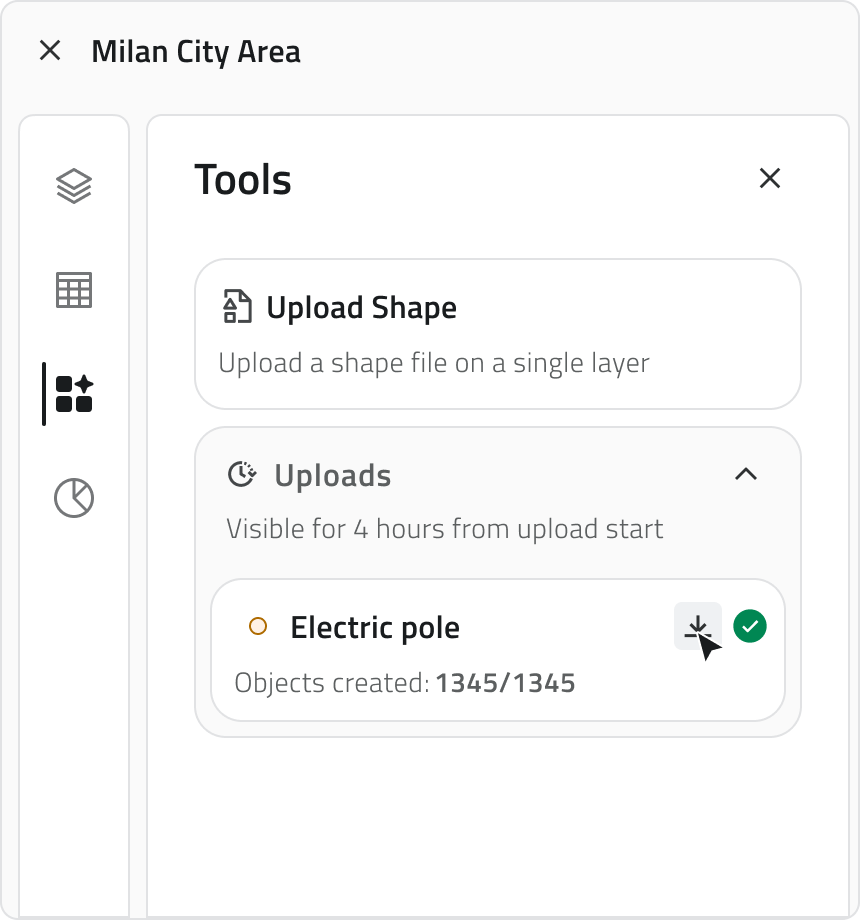

Nella tab Tools, è disponibile la sezione Uploads, che permette di monitorare lo stato dell’importazione dello shapefile.
La sezione mostra lo stato e il progresso di un’importazione in corso oppure l’esito dell’ultima operazione completata.
Le informazioni relative all’ultimo upload restano visibili per 4 ore dall'avvio dell'importazione.
È possibile caricare un solo file Shape alla volta. Se necessario, il caricamento in corso può essere annullato tramite il pulsante Cancel.
Importazione completata
Al termine dell’importazione le geometrie dello shapefile vengono create nella classe oggetto selezionata. Se alcune geometrie risultano non valide o incomplete, potrebbero non essere importate.
La card dell’upload mostra il numero di geometrie create rispetto al totale presente nel file.
Al termine dell’operazione è sempre possibile scaricare il report dell’importazione, che contiene il riepilogo degli elementi elaborati e di eventuali problemi riscontrati.
Suggerimenti utili
💡 Verifica sempre il sistema di coordinate
Lo shapefile deve utilizzare il sistema di coordinate WGS84 per essere importato correttamente.
💡 Usa il report per verificare eventuali problemi
Se l’importazione è parziale, il report permette di identificare rapidamente le geometrie che non sono state importate.
Collegamenti
Problemi comuni
| Problema | Soluzione |
|---|---|
| Il file shapefile non viene accettato | Verifica che il file ZIP contenga i file .shp, .dbf, .shx e .prj con lo stesso nome |
| Alcune geometrie non vengono importate | Scarica il report dell’importazione per verificare eventuali errori nei dati |
Ultimo aggiornamento: 5 marzo 2026
